ORLIK kompresory

Kompresory
ORLIK

Firma ORLÍK-KOMPRESORY výrobné družstvo pôsobí na českom trhu už od roku 1954, kedy bolo založené výrobné družstvo invalidov ORLÍK-KOMPRESORY.


V roku 1956 prebrala firma výrobu troch typov piestových kompresorov od firmy ČKD Žandov, čím sa dátuje začiatok hlavného výrobného programu a to výroba piestových kompresorov o výkonnosti od 4,3 m³/hod do 51 m³/hod.V deväťdesiatych rokoch začali s vývojom vlastných skrutkových kompresorov a dnes môžeme našim zákazníkom ponúknuť tieto kompresory o výkonnosti od 10,5 m³/hod. do 818 m³/hod.

Kompresory piestové OPTIMAL

Piestové kompresory rady ORFI sú vhodné pre použitie v domácich dielňach a v menších prevádzkach, kde nie je potreba trvalej dodávky stlačeného vzduchu.

Využitie piestových kompresorov ORLIK rady ORFI je vhodné napr:

Kompresory ORLIK

v pohostinstvách, krčmách reštauráciach ( čapovanie piva), čalúnictve (pohon sponkovačiek), v servisoch elektro na krátkodobé ofukovanie nečistôt (výpočtová technika), modelárstve, písmomaliarstve pre airbrush a podobne.
Piestové kompresory ORLIK rady ORFI je možné využiť k nástreku menších plôch farbou a dofukovanie pneumatík v domácnosti.
Piestové kompresory rady ORFI jsú vybavené redukčným ventilom a tlakomerom (ORFI 105/6 oillesss má naviac odlučovač nečistôt).

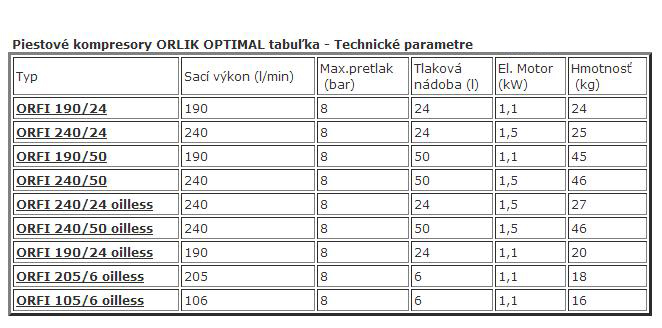

Typ

Kompresory skrutkové ORL EO - ORL 2,2 - 7,5 EO :

Okamžité použitie a jednoduchá obsluha :
Skrutkové kompresory typovej rady ORL EO sú určené pre trvalú prevádzku s plným automatickým systémom riadenia chodu kompresora v závislosti na odbere stlačeného vzduchu. Jedná sa o kompresory skrutkové s jednostupňovou skrutkou, mazané olejom. Zásobník oleja je integrovaný priamo do bloku kompresora.
Blok zabezpečuje ďalšie funkcie:
hrubé odlučovanie oleja v skrini, jemnú separáciu, filtráciu oleja, udržovanie min. tlaku vrátane filtrácie a regulácie nasaného vzduchu. Blok kompresora a elektromotor sú pripevnené k rámu.

  • Chladenie kompresora zaisťuje nezávislý axiálny ventilátor, ktorý je ovládaný termostatom umiestnenom na chladiči.

  • Možnosť varianty s 300 l alebo 500 l tlakovou nádobou, prípadne s kondenzačnou sušičkou s rosným bodom 3 °C ako kompletnej stanice.

  • Kompresor je možné dodať s kapotou (zníženie hlučnosti o 5 dB oproti udávanej hladine hluku) aj bez nej.

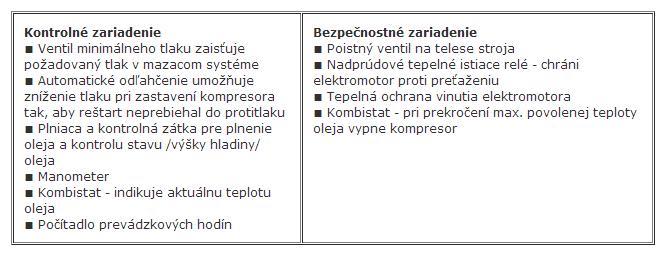

BOZP

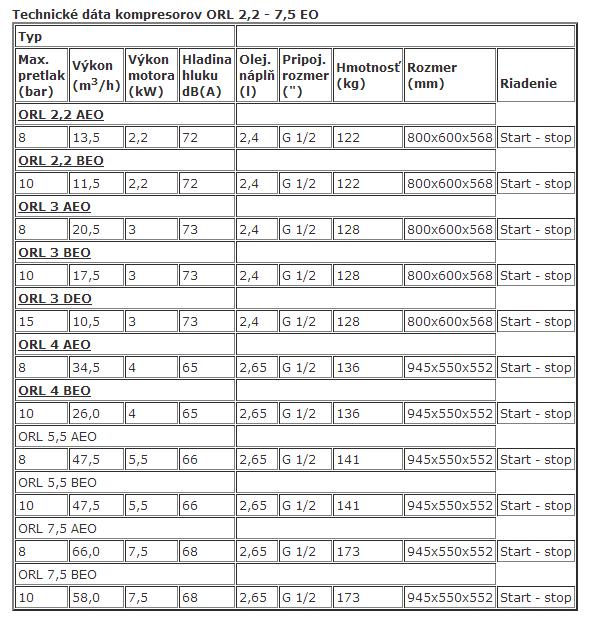

Technické dáta kompresorov

Pripojenie tlakového vzduchu v prípade ORL…EO/300, ORL…EO/500 je G 3/4 I. Výkonnosť kompresora - objemový prietok vzdušiny výtlačným hrdlom kompresora,
vzťahujúci sa na absolútny tlak a teplotu v saní, tj. na 1 bar a 20 °C. Maximálne množstvo zostávajúceho oleja za kompresorom je 2 - 4 mg/m3.

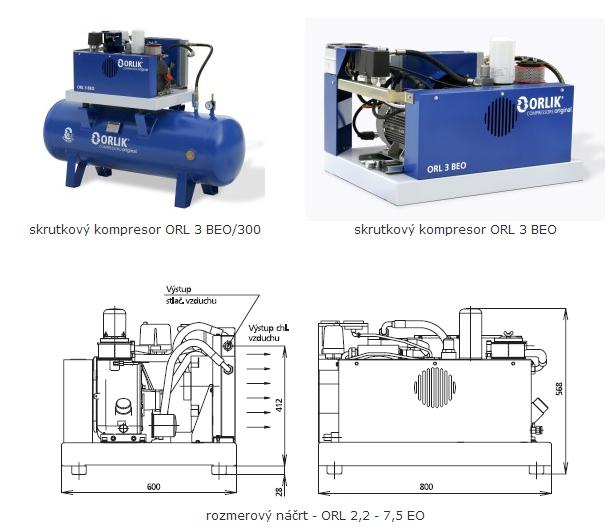

Nákres

Špeciálne kompresory ORLIK :
Kompresory ORLIK určené pre špecializované prevádzky.

Skrutkové kompresory do baní, do výbušného prostredia.

Kompresory ORL v prevedenie N sú určené pre prácu v prostredí s nebezpečnou koncentráciou výbušných plynov vo vzduchu. Napríklad v baniach, chemických a plynárenských prevádzkach a podobných zariadeniach.

Kompresor do bani

Kompresory jsou určeny pro trvalý provoz, s plně automatickým systémem řízení chodu kompresoru v závislosti na odběru stlačeného vzduchu. Jedná se o kompresory s jednostupňovou šroubovou jednotkou,mazanou olejem. Zásobník oleje je integrován přímo do bloku kompresoru. Blok zabezpečuje další funkce: hrubé odlučování oleje ve skříni, jemnou separaci, filtraci oleje, udržování min. tlaku včetně filtrace a regulace nasátého vzduchu. Blok kompresoru a elektromotor jsou kotveny na rámu, který je pružně uložen v karoserii kompresoru pomocí pryžových pružin. Karoserie je tvořena rámem, který uzavírají odnímatelné panely.

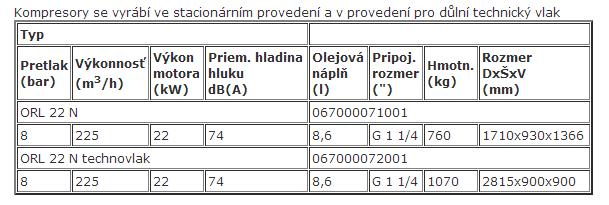

Kompresory provedení N se dodávají buď ve stacionárním provedení, nebo v provedení pro manipulaci na běžných důlních dopravních prostředcích (provedení Technovlak) Pro přepravu kompresoru a manipulaci s ním je kompresor vybaven speciálním mobilním tuhým rámem, použitelným pro manipulaci na kolejových dopravních prostředcích i na závěsné dráze. Kompresor v modifikaci pro použití na závěsné dráze je řešen pro použití a zavěšení na standardních nosných prostředcích závěsné dráhy typu ZD 24. Je však možno dohodnout zhotovení úchytů i pro jinou závěsnou dráhu, dle požadavku odběratele. Volitelnou součástí dodávky je mobilní tlaková nádoba o objemu 1000 l konstrukčně uzpůsobená provozu na závěsné drážce v hlubinném dole osazená používanými armaturami.
Standardní provedení kompresoru je osazeno elektromotorem o jmenovitém výkonu 22 kW a dosahuje parametrů určených na druhé straně. Toto provedení svými parametry odpovídá běžným podmínkám hlubinného dolu a osvědčilo se v náročných podmínkách Ostravsko-Karvinského revíru.V případě zájmu zákazníka je ale možno vyrobit i variantu s výkonem 18,5 kW.
Kompresor svojí konstrukcí vyhovuje požadavkům stanoveným Směrnicí Evropského parlamentu a Rady 98/37/ES ve znění českého technického předpisu - nařízení vlády č. 24/2003 Sb. v platném znění i požadavkům harmonizovaných českých technických norem ČSN EN ISO 12100 - 1, ČSN EN ISO 12100 – 2 a ČSN EN 1050.
Kompresor svojí konstrukcí vyhovuje požadavkům stanoveným pro skupinu zařízení I (důlní) kategorie M2 dle Směrnice Evropského parlamentu a Rady 94/9/ES ve znění českého technického předpisu - nařízení vlády č. 23/2003 Sb. v platném znění i požadavkům harmonizované české technické normy ČSN EN 13463-1 a splňuje podmínky pro použití v prostředí „nebezpečné atmosférické podmínky 2“ dle ČSN EN 1127-2 s omezením dle národního předpisu – vyhlášky ČBÚ č.22/89 Sb.§ 232 odst.(1) c) do 1,5% koncentrace metanu. Elektrická zařízení kompresoru byla schválena Českým báňským úřadem č.40/2004 ze dne 15.9.2004 pod.č.j.3231/04.


Kontrolní zařízení kompresoru :

  • Ventil minimálního tlaku zajišťuje požadovaný tlak v mazacím systému

  • Automatické odlehčení umožňuje snížení tlaku při zastavení kompresoru tak, aby restart neprobíhal do protitlaku

  • Plnící a kontrolní zátka pro plnění oleje a kontrolu stavu (výšky hladiny) oleje

  • Ovládací panel obsahující:

  • Uživatelské rozhraní s ovládacími a indikačními prvky

  • Hlavní vypínač kompresoru

  • Ovládací panel kompresoru je součástí nevýbušného stykače NRS – KOM.

  • Bezpečnostní zařízení kompresoru

  • Pojistný přetlakový ventil na tělese stroje

  • Nadproudová tepelná jistící ochrana elektromotorů – chrání elektromotor před přetížením

  • Tepelná ochrana integrovaná přímo do vinutí elektromotoru

  • Termostat – zastaví kompresor při překročení teploty oleje 105° C (např. porucha chlazení oleje, znečištěný výměník)

  • Automatický hasící systém práškový typu PG 2F

Orlík
